Campaña
Antártica SCAN-2001
Estudio
del limite de placas SCotia-ANtártica
Buque
de Investigación Oceanografico "Hespérides"
Preparación de los equipos de
prospeccion sísmica del subsuelo

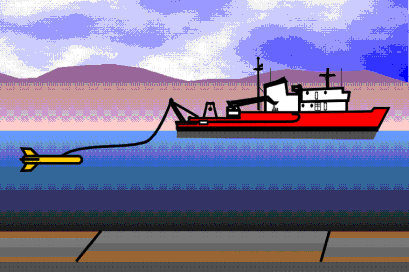

Los
equipos de sismica consisten en emitir señales acusticas que se
reflejan sobre los diferentes niveles del fondo. En funcion de la fecuencia
emitida, la penetracion sobre el subsuelo es diferente. Cuanta mas energia,
menor frecuencia y mayor penetración se obtiene. El pulso puede
ser generado electricamente o generando burbujas de aire. Los sistemas
de alta resolucion (TOPAS) emiten señalñes electricas mientras
que los de alat penetración (CAÑONES de AIRE) producen una
burbuja de aire. La señal reflejada se recibe mediante una cadena
de "hidrofonos" o "streamer" que se lleva arriados por la popa.

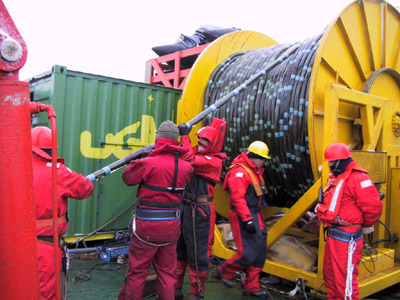

Preparacion del hidrofono
("streamer") de 2,600 metros compuesto de 95 canales que reciben las señales
del fondo emitidas por cañones de aire y reflejadas por los diferentes
niveles del subsuelo marino.
Cañon de aire
(air-gun) de la sarta principal, equipada con cinco cañones de 530,
500, 300, 250 y 165 pulgadas cubicas, y que permiten emitir un puslo acustico
mediante la creación de una burbuja de aire al expulsar aire comprimido
en el agua.

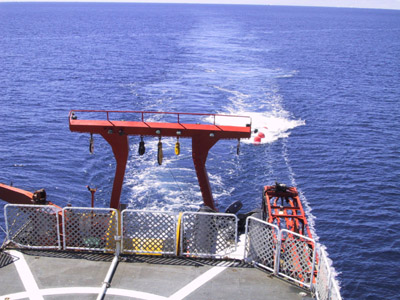

Equipo de sismica multicanal
funcionando por la popa de Hesperides. La boyas sujetan los cañones
de aire a babor, mientras que el "streamer" se larga por la popa
